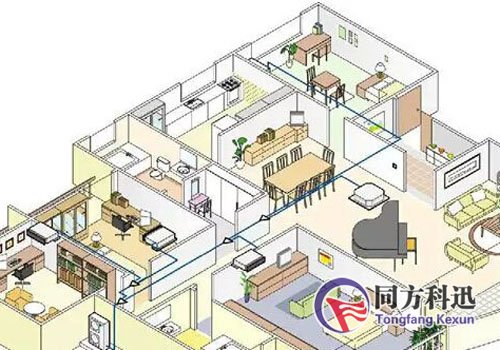

變風量空調系統的風機節能分析
一、組成及方式
對于單風道節流型的VAV系統，其控制系統一般由四個部分組成：房間溫度控制、送風量控制、送回風風量的匹配控制和新排風風量的控制。其中送風量控制決定系統中風機能耗的關鍵環節。
主要有以下兩種方式：
（1）定靜壓 作為綜合考慮風機節能效果和各末端送風保證率的一個折衷，現有的系統一般將靜壓傳感器放在送風機至系統末端的2/3至3/4處。
（2）末端風閥巡回檢測法（Box Polling Method）。這種方法在各變風量箱中設閥位傳感器，系統控制器根據所有的閥位信息來確定風機轉速，使得入口靜壓最小的變風量箱風閥閥位接近全開狀態。
二、模型的建立與求解
對于通風管道，由于局部阻力所占比重很大，有時為了簡化計算，也可將S近似為與流速無關的常數。
三、末端風閥巡回檢測法
3.1 這種方法的要點是總持至少一個末端風閥接近全狀態，從而達到較好的節能效果。
3.2根據各變風量末端的全年負荷分布，在時間軸上進行離散，例如以小時為單位，對每一時間段根據對應負荷計算系統風量分布，對應某一特定控制策略可以由上述解析法計算了風機的理想壓頭，全年累積即可得到采用該控制策略的理想風機節能情況，進而確定該控制策略的優劣。
四、結語
對于VAV系統的節能要從兩個方面考慮，一個是系統的設計，一個是系統控制方案。 對于控制，分析表明，采用末端風閥巡回檢測方法具有最高的節能效益，采有定靜壓點控制時，靜壓點的位置越靠后，則風機的節能效果越好，但有可能出現部分負荷時前端VAV箱入口靜壓不足的現象，從而造成無法滿足部分用戶的風量需求。若采用定靜壓點方式，部分負荷時若仍然保持該點壓力為設計工況下的壓力，則當負荷較小時，尤其是各用戶的負荷變化同步性較高時，幾乎全部VAV箱入口的靜壓都過大，這樣一方面將造成風機能耗的大量浪費，另一方面各VAV末端又不得不關小閥門限制風量，引起節流噪聲增大?？煽紤]采取兩種措施。其一是變定壓點為靜壓控制點，該點靜壓不是恒定不變，而是可以根據的系統運行情況合理地改變靜壓設定值；其二是對于負荷變化同步性較好的系統，可以考慮將末端靜壓傳感器后置，例如放在離末端1/4處。
?
